Luftleitung eckig

geschweißt

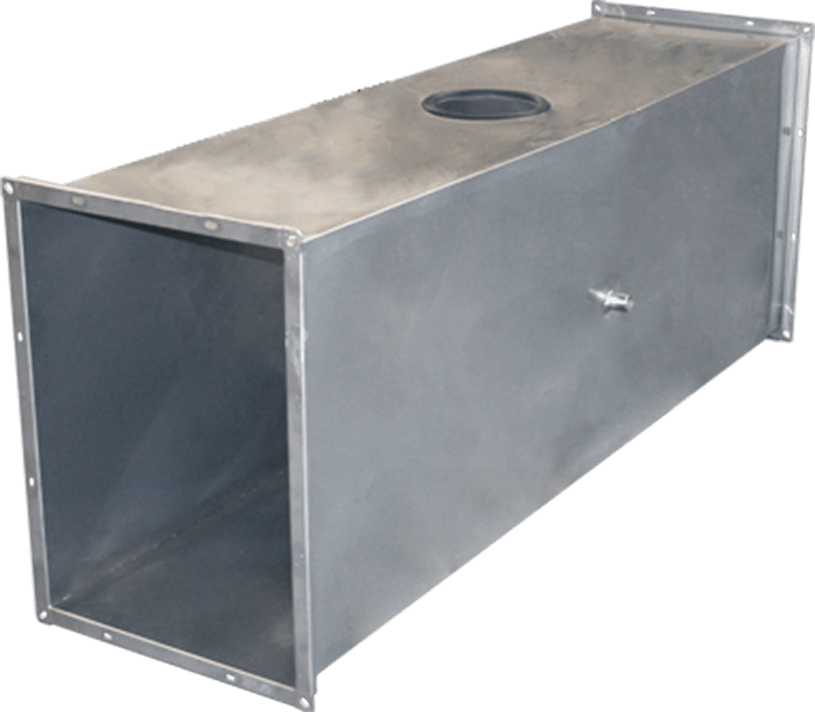

Lüftungskanal in geschweißter Ausführung aus verzinktem Stahlblech, Schwarzblech, Aluminium, Edelstahl V2A oder V4A. Allgemeine Ausführung der Luftleitung nach DIN EN 1505. Luftdichtheitsklasse D nach DIN EN 1507.

Sie haben Fragen?

Produktbeschreibung: Luftleitung geschweißt

Luftkanäle und Formteile aus verzinktem Stahlblech sind geeignet für den Einsatz in raumlufttechnischen Anlagen, für Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe.

Unsere eckigen Luftkanäle und Formteile haben eine Schweißkantung in U-Form als SK 30/10. Die airleben® Luftleitungen sind mit der Luftdichtheitsklasse D nach DIN EN 1507 erhältlich.

Luftdichtheit: Luftdichtheitsklasse D nach DIN EN 1507

Eigenschaften

Ausführung: allgemeine Ausführung der Luftleitung nach DIN EN 1505, geschweißt

Luftdichtheit: Luftdichtheitsklasse D nach DIN EN 1507

Betriebstemperatur:

verzinktes Stahlblech: min./max. der geförderten Luft -15 C° bis + 120 C°
Aluminium: min./max. der geförderten Luft -15 C° bis + 150 C°
Schwarzblech: min./max. der geförderten Luft -15 C° bis + 250 C°
Edelstahl V2A: min./max. der geförderten Luft -15 C° bis + 300 C°
Edelstahl V4A: min./max. der geförderten Luft -15 C° bis + 500 C°

Druckbeständigkeit:

Druckbereich +1.000/-500 Pa
Druckbereich +2.000/-750 Pa
Druckbereich +6.000/-2.500 Pa

Material

Material:

verzinktes Stahlblech: Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²
Aluminium: Aluminium AIMg3 3.3535
Schwarzblech: Stahlblech schwarz Werkstoff St37 DC01
Edelstahl V2A: V2A.14301
Edelstahl V4A: V4A 1.4571/1.4404

Oberfläche:

verzinktes Stahlblech: Schweißnähte der Luftleitung sind sichtgeprüft und nicht verschliffen, jedoch außen grundiert und kaltverzinkt. Schweißnähte innen sind grundiert und kaltverzinkt soweit zugänglich. Nach DIN EN 10346 kann das Aussehen der Zinkoberfläche variieren und durch Oxidation dunkler werden.
Aluminium: Schweißnähte sind sichtgeprüft und nicht verschliffen, ohne Nachbehandlung
Schwarzblech: Ohne Oberflächenbehandlung, Schweißnähte sind sichtgeprüft und nicht verschliffen, ohne Nachbehandlung
Edelstahl V2A und V4A: Schweißnähte sind sichtgeprüft, nicht verschliffen, nicht gebeizt, nicht passiviert, nicht formiert jedoch außen elektrolytisch nachbehandelt. Schweißnähte innen sind elektrolytisch nachbehandelt soweit zugänglich, mit Edelstahlspray nachbehandelt. Oberflächengüte IIIc matt (DIN EN 10088/2 -2B)

Kantenlängen

Kantenlängen:

kleinste Kantenlänge 150 mm
größte Kantenlänge 2.000 mm

Standardlängen: Standard-Luftkanallänge 1.420 mm

Innenradien:

kleinster Innenradius 100 mm, schräg als 45° Diagonale ausgeführt
kleinste gerade Verlängerung 40 mm für Schweißkantung
kleinste gerade Verlängerung bei Bogenkanälen / Winkelstücken 40 mm für Schweißkantung
