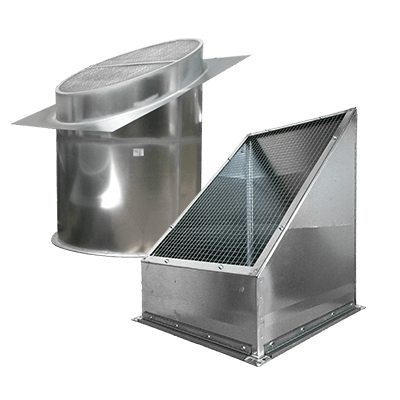

Ansaug- und Ausblasstutzen

Ansaugstutzen und Ausblasstutzen aus verzinktem Stahlblech sind geeignet für den Einsatz in raumlufttechnischen Anlagen, für Luft ohne aggressive Dämpfe oder verschleißfördernde Feststoffe.

Sie haben Fragen?

Produktbeschreibung: Ansaug- und Ausblasstutzen

Individuell gefertigte Ansaugstutzen und Ausblasstutzen in runder und eckiger Ausführung aus verzinktem Stahlblech werden hauptsächlich zur Fortluftabführung eingesetzt. Die Austrittsgeschwindigkeit sollte bei max. 5 m/s liegen.

Ein Ansaugstutzen und Ausblasstutzen garantiert keinen 100% Schutz gegen eindringende Feuchtigkeit. Je nach Wind- und Witterungsverhältnissen ist ein Durchlassen von Feuchtigkeit möglich. Bei Temperaturen unter Null Grad oder hoher Luftfeuchtigkeit ist eine Vereisung möglich.

Betriebstemperatur: min./max. der geförderten Luft -15 C° bis +80 C°

Luftdichtheit: Luftdichtheitsklasse C nach DIN EN 1507, wasserdicht und wetterfest nachgedichtet

Eigenschaften

Ausführung: allgemeine Ausführung der Ansaugstutzen und Ausblasstutzen nach DIN EN 1505, gefalzt

Betriebstemperatur: min./max. der geförderten Luft -15 C° bis +80 C°

Luftdichtheit: Luftdichtheitsklasse C nach DIN EN 1507, wasserdicht und wetterfest nachgedichtet

Druckbeständigkeit:

Druckbereich +1.000/-500 Pa
Druckbereich +2.000/-750 Pa

Material

Material: verzinktes Stahlblech, Güte DIN EN 10346 bzw. DIN EN 10143-DX 51D, Zinkauflage 140 bis 275 g/m²

Oberfläche: unbehandelt, nach DIN EN 10346 kann das Aussehen der Zinkoberfläche variieren und durch Oxidation dunkler werden

Kantenlängen

Längen: 150 mm

Technisches Datenblatt

Ansaugstutzen Ausblasstutzen Stahlblech verzinkt gefalzt

Ausblasstutzen AS

Bestellformular

Stutzen schräg
